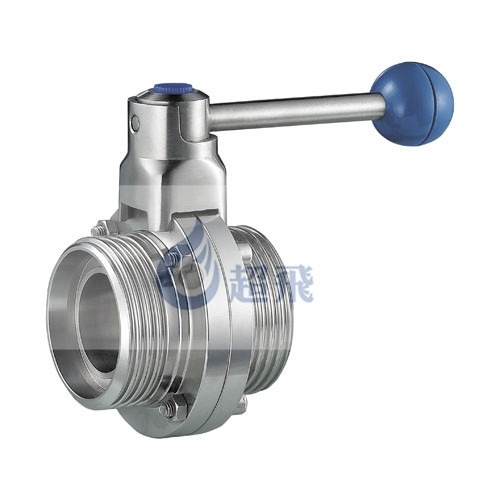

衛生級外螺紋手動蝶閥工作原理

衛生級外螺紋手動蝶閥在醫藥、食品和生物技術等行業中被廣泛應用，因其快速的流體控制能力和高衛生標準而備受青睞。了解其工作原理對于正確選擇和使用這種閥門重要。本文將詳細介紹衛生級外螺紋手動蝶閥的工作原理。

1. 結構組成

衛生級外螺紋手動蝶閥主要由以下幾個部分組成：

- 閥體：通常采用316L不銹鋼材料，具有良好的耐腐蝕性和抗磨損性。

- 蝶板：安裝在閥體內，通過旋轉來控制流體的通斷。

- 手動執行器：通過手柄或杠桿操作，驅動蝶板旋轉。

- 密封圈：通常采用PTFE或其他高性能材料，確保良好的密封性能。

- 外螺紋連接：與管道進行外螺紋連接，提供快速且可靠的連接方式。

2. 工作原理

衛生級外螺紋手動蝶閥的工作原理基于手動執行器對蝶板的旋轉控制：

2.1 手動執行器

手動執行器是驅動蝶板旋轉的關鍵部件。用戶通過旋轉手柄或杠桿來操作手動執行器，從而帶動蝶板旋轉。手動執行器適用于需要人工干預和精細調節的場合，操作簡便且直觀。

2.2 蝶板旋轉

蝶板是閥門的核心部件，位于閥體中心。當手動執行器驅動蝶板旋轉時，蝶板可以在0到90度之間轉動。在完全關閉狀態下（0度），蝶板垂直于流體流動方向，阻止流體通過；在完全開啟狀態下（90度），蝶板平行于流體流動方向，允許流體自由通過。蝶板還可以在中間位置調節流體的流量，實現多位控制。

2.3 密封性能

為了確保良好的密封性能，蝶板與閥體之間通常裝有密封圈。密封圈通常采用PTFE或其他高性能材料，能夠在高壓和高溫環境下保持良好的密封效果。當?shù)逍D到關閉位置時，密封圈會緊密貼合閥體，避免流體泄漏。

2.4 外螺紋連接

外螺紋連接方式使得閥門能夠快速且可靠地與管道連接。這種連接方式特別適用于需要頻繁拆卸和重新安裝的場合，減少了維護時間和成本。外螺紋連接還能夠減少外部污染的風險，提高系統的整體衛生水平。

3. 優點

衛生級外螺紋手動蝶閥具有以下優點：

- 快速控制：手動執行器可以實現快速開關和準確調節。

- 易于清洗：閥體和蝶板表面光滑，無死角，易于清洗和消毒。

- 耐用性強：316L不銹鋼材料和高性能密封材料保證了閥門的耐用性和可靠性。

- 適用范圍廣：適用于各種介質，包括液體和氣體，廣泛應用于醫藥、食品等行業。

- 連接方便：外螺紋連接方式便于快速拆卸和安裝，提高了維護效率。

總之，衛生級外螺紋手動蝶閥通過手動執行器驅動蝶板旋轉，實現流體的通斷控制。其快速、可靠且易于清洗的特點使其成為醫藥、食品等行業的理想選擇。

概述

本文詳細介紹了衛生級外螺紋手動蝶閥的工作原理，包括其結構組成、手動執行器驅動、蝶板旋轉和密封性能。強調了其快速控制、易于清洗、耐用性強及連接方便的優點，適用于醫藥、食品等行業。
